REY オーディオ用金属皮膜抵抗器｜AUDIO METAL FILM RESISTORS
製品紹介｜Introduction
REYオーディオ用金属皮膜抵抗器は、Ni-Cr-Al系材料を主体とした抵抗薄膜と真鍮キャップ、無酸素銅線の採用を特長としております。精密なレーザートリミングにより高精度化を図ると共に、最適なコーティングにより高安定性と高音質を確立した製品です。あらゆるオーディオ機器に適応致します。

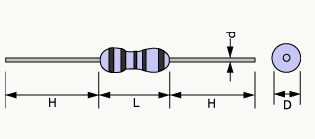

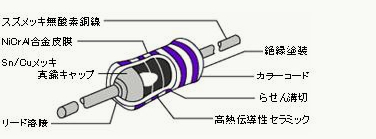

形状と構造｜Style and Construction
| 構造 | 形状 |
|---|---|
 |
 |
寸法および定格｜Demensions and Rating
| 形名 | 寸法(mm) | 定格 電力 |
最高 使用 電圧 |
最高 過負荷 電圧 |
耐電圧 | 抵抗値 許容差(%) |
温度係数 (ppm/℃) |
抵抗値 範囲(Ω) |
標準 抵抗値 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | d | H±3 | |||||||||
| REY 25 | 6.3±0.5 | 2.3±0.5 | 0.6 | 30 | 1/4W | 250V | 500V | 350V | 0.5(D),1%(F) | 50(Y),100(X) | 10～1M | E-96 |
| 2(G),5%(J) | 100(X),200(V) | 1～1M | E-24 | |||||||||
| REY 50 | 9.0±0.5 | 3.5±0.5 | 0.7 | 30 | 1/2W | 350V | 700V | 500V | 0.5(D),1%(F) | 50(Y),100(X) | 10～1M | E-96 |
| 2(G),5%(J) | 100(X),200(V) | 1～1M | E-24 | |||||||||
| REY 75 | 14±1 | 5.0±0.7 | 1.0 | 38 | 1W | 500V | 1000V | 600V | 1(F) | 50(Y),100(X) | 10～1M | E-96 |
| 2(G),5%(J) | 100(X),200(V) | 1～1M | E-24 | |||||||||
品名の構成｜Composition of Name
| REY | 50 | F | X | 100KΩ | T |
|---|---|---|---|---|---|
| オーディオ用 金属皮膜抵抗器 |
定格電力 | 抵抗値許容差 | 温度係数 | 公称抵抗値 | 包装
B : バルク |
