リード加工品｜LEAD FORMING
Mフォーミング
| 記号 | 形名 | 呼名 | 寸法(mm) | ||
|---|---|---|---|---|---|
| P±1 | H±1 | e Max | |||
| RLC RNF RD RSDF RMO RML RMG |
16 25S |
M5-5 | 5 | 5 | 1.7 |
| M5-10 | 10 | 1.7 | |||
| M5-15 | 15 | 1.7 | |||
| 25 50S |
M10-5 | 10 | 5 | 1.7 | |
| M10-10 | 10 | 1.7 | |||
| 50 75S |
M12.5-7 | 12.5 | 7 | 2 | |
| M12.5-10 | 10 | 2 | |||
| M15-7 | 15 | 7 | 2 | ||
| M15-10 | 10 | 2 | |||
※上記以外のフォーミングも可能です。
Uフォーミング
| 形名 | 呼名 | 寸法(mm) | |||
|---|---|---|---|---|---|
| L1 Max | L2 Max | H±3 | h Min | ||
| RLC16 RLC25S |
16UD 25SUD |
5.5 | 5.5 | 30 | 15 |
| RLC25 RLC50S |
25U 50SU |
9.5 | 10.5 | 30 | 10 |
| RD16 | 16UD 25SUD |
5.5 | 5.5 | 30 | 15 |
| RD25 | 25U | 9.5 | 10.5 | 30 | 15 |
| RD50 | 50U | 14 | 13 | 30 | 10 |
※UDはキックなしを示す

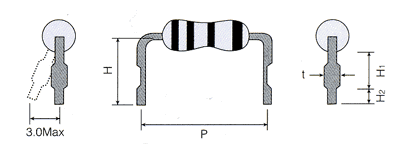

自立形フォーミング
| 形名 | 呼名 | 寸法(mm) | ||||
|---|---|---|---|---|---|---|
| P | H1 | H2 | H±3 | +0.2 t-0 | ||
| RLF1/2B RLF1S RMO50 RLC75S |
1/2BH12.5 1SH12.5 50H12.5 75SH12.5 |
12.5±1 | 4±1 | 5±1.0 | 10 | 1.2 |
| RLF1B RLF2S RMO75 |
1BH15 2SH15 75H15 |
15±1 | 6±2 | 5±1.5 | 13 | 1.4 |
| RLF2B RLF3S RMO80 RLC80S |
2BH20 3SH20 80H20 80SH20 |
20±1 | 10±2 | 5±1.5 | 18 | 1.4 |
| RLF1/2S RMO25 |
1/2SH10 25H10 |
30±1 | 13±1 | 5±1.5 | 18 | 1.4 |

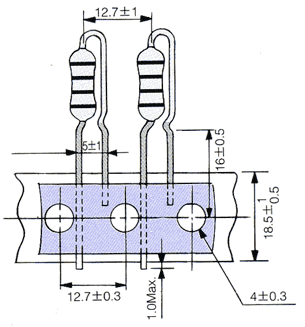

縦形テーピング
| 形名 | 呼名 |
|---|---|
| パナサート | |
| RD25 | 25UCTP |
| RD50S | 50SUCTP |
| RLC25 | 25TPA |
| RLC50S | 50STPA |
